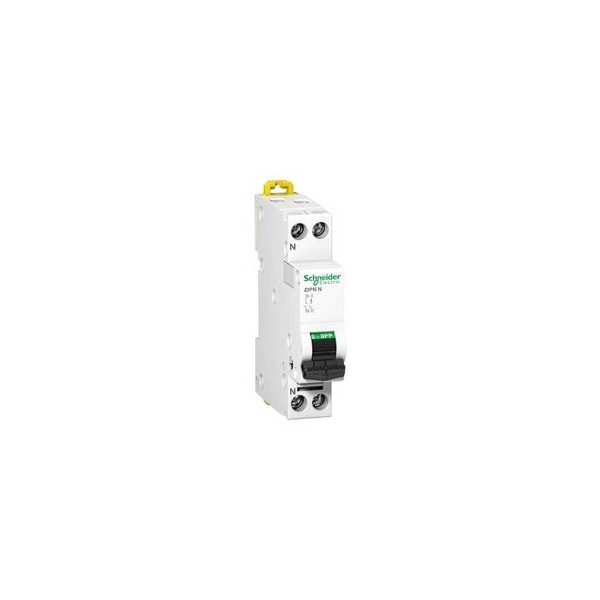

IDPN 1P+N 10A Courbe C - A9N21546

Description des pôles1P + N

Nombre de pôles protégés1

Position du pôle neutreGauche

In courant assigné d'emploi10 A

Type de réseauAC

Technologie de déclencheurThermique-magnétique

Courbe de déclenchementC

Pouvoir de coupure4.5 kA Icu conformément à IEC 60947-2 - 230...240 V AC 50 Hz
4500 A Icn conformément à EN/IEC 60898-1 - 230 V AC 50 Hz

Aptitude au sectionnementOui


Complémentaires
Fréquence du réseau50 Hz

[Ue] tension assignée d'emploi230 V AC 50 Hz entrephase et neutre

Limite de déclenchement magnétique5...10 x In

[Ics] pouvoir assigné de coupure de service en court-circuit3.375 kAà 0,75 of breaking cap. conformément à IEC 60947-2 - 230...240 V AC 50 Hz
4500 Aà 100 % of breaking cap. conformément à EN/IEC 60898-1 - 230 V AC 50 Hz

Classe de limitation3 conformément à EN/IEC 60898-1

[Ui] tension assignée d'isolement400 V

[Uimp] tension assignéede tenue aux chocs4 kV conformément à IEC 60947-2

Coupure pleinement apparenteOui

Type de commandePar maneton

Signalisation localeIndication ACTIVÉ/DÉSACTIVÉ

Mode d'installationEncliquetable

Support de montageRail DIN

Compatibilité du bloc de distribution du peigne de jeu de barresProDis

Pas de 9 mm2

Hauteur81 mm

Largeur18 mm

Profondeur78 mm

Masse du produit115 g

CouleurBlanc

Durée de vie mécanique20000 cycle

Durée de vie électrique20000 cycle

Description des verrouillages optionnelsAppareil de verrouillage à cadenas

Mode de raccordementBornes type tunnel, en amont rigide fil(s) 0.75...16 mm² max
Bornes type tunnel, en amont souple fil(s) 0.33...10 mm² max
Bornes type tunnel, en aval rigide fil(s) 0.75...16 mm² max
Bornes type tunnel, en aval souple fil(s) 0.33...10 mm² max

Longueur de dénudage des fils13 mm

Couple de serrage2 N.m

Protection fuite à la terreSans
