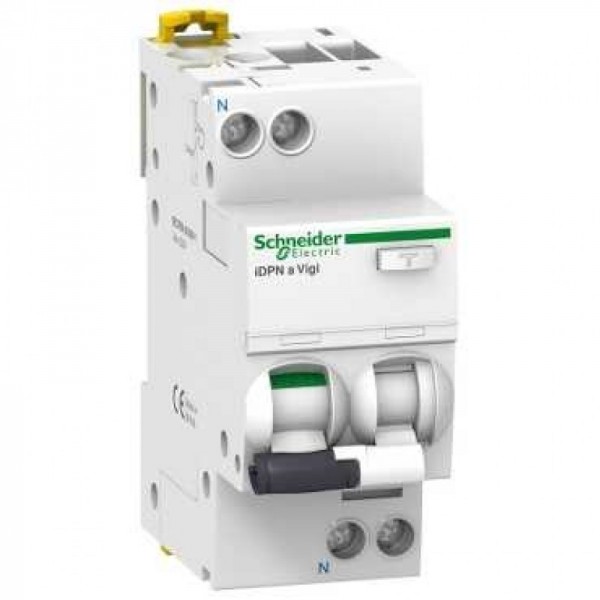

A9D34616 Disjoncteur différentiel 16A 30mA type AC

Description des pôles1P + N

Position du pôle neutreGauche

Nombre de pôles protégés1

In courant assigné d'emploi16 A

Type de réseauAC

Technologie de déclencheurThermique-magnétique

Courbe de déclenchementC

Sensibilité du différentiel30 mA

Temporisation du différentielInstantané

Classe de différentielClasse AC

Pouvoir de coupureIcu 4.5 kAà 230 V AC 50 Hz conformément à EN 60947-2
Icn 4500 Aà 230 V AC 50 Hz conformément à EN 61009

Aptitude au sectionnementOui


Complémentaires
Position de l'appareillage dans l'installationDépart

Fréquence du réseau50 Hz

[Ue] tension assignée d'emploi230 V AC 50 Hz entrephase et neutre

Limite de déclenchement magnétique5...10 x In

Technologie de déclenchement sur courant résiduelIndépendant de la tension

[Ics] pouvoir assigné de coupure de service en court-circuitIcs 4500 A 230 V AC 50 Hz conformément à EN 61009
Ics 4.5 kA 230 V AC 50 Hz conformément à EN 60947-2

[Ui] tension assignée d'isolement440 V AC conformément à EN 61009

[Uimp] tension assignéede tenue aux chocs4 kV conformément à EN 61009

Coupure pleinement apparenteOui

Type de commandePar maneton

Signalisation localeIndication ACTIVÉ/DÉSACTIVÉ

Support de montageRail DIN

Compatibilité du bloc de distribution du peigne de jeu de barresEn amont : ProDis

Pas de 9 mm4

Hauteur81 mm

Largeur36 mm

Profondeur71 mm

Masse du produit210 g

CouleurBlanc

Durée de vie mécanique20000 cycle

Durée de vie électrique10000 cycle conformément à EN 61009

Mode de raccordementCâble en amont 0.33...10 mm² souple
Câble en amont 0.75...16 mm² rigide
Câble en aval 0.33...10 mm² souple
Câble en aval 0.75...16 mm² rigide

Longueur de dénudage des fils15 mm

Couple de serrage2 N.m

Protection fuite à la terreIntégré

Compatibilité produitTerminal simple
